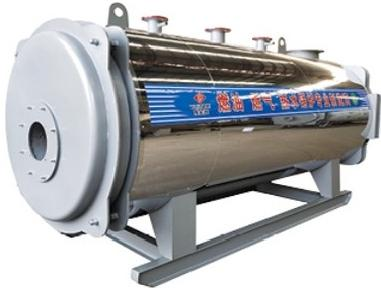

W NS型燃油(气)三回程热水锅炉

一、适用行业

机关团体、宾馆酒店、小区住宅等的供热采暖。

二、特 点

1、金德锅炉专有技术

全湿背回燃室，回燃室与后管板扳边对接，锅炉100%全 对接焊，应力最低，质量更可靠。

2、大直径波纹炉

锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料 燃烧完全，有效吸收热膨胀，辐射受热面大。

3、热力充足

锅炉总受热面积足够，能充分吸收有效热量，排烟温度低， 热损失小，保证出力足，效率高。

4、热负荷调节能力强

锅 壳 直 径 大 ， 水 容 量 大 ， 对 负 荷 变 化 适 应 能 力 强 ， 出 力 稳 定 。

5、彻底解决热水锅炉过冷沸腾难题

科学的布置了热水锅炉的回水系统，增加了高温区受热面 水侧的扰动，避免了局部区域产生过冷沸腾现象，彻底解决了 高温区管板和管端产生裂纹的难题。

6、多功能安全防爆装置

锅炉后面板上设有与炉膛连通的防爆装置，防止燃料在炉 膛中发生剧烈爆燃时，泄放瞬间产生的高能量，能自动复位， 同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火 焰的调整，炉膛检查、维护方便。

7、锅内检修方便

锅炉顶部设有人孔，锅炉前后端中下部分别设有独特的手 孔装置，便于锅内装置及锅炉底部的检查、清理。

8、前后烟箱密封独特

烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密 封材料特制，压缩性好，安全隔阻烟气的泄漏，可重复使用。

9、压力、温度保护可靠

锅炉压力、水温设置多重控制保护，以及超烟温保护，确 保锅炉运行的安全。

10、自动控制水平领先

锅炉控制器采用西门子/德力西电气元件，性能可靠。

说明

1、燃气系统管网调压站距燃烧器距离：50米内为宜。

2、燃气系统管网调压站至燃烧器气体输送管道：管径应比调压 阀口径大1～2级。

3、管网调压站出口压力：天然气一般为50～300mbar, 若低 于50mbar, 燃烧器阀组需特殊装置。
